Технологические возможности

Мощности и возможности АО «Энерготехномаш»

Предприятие АО «ЭТМ» – это синтез высокотехнологичного, хорошо организованного производства по обработке металла, богатого опыта и большого потенциала квалифицированных рабочих, технологов, программистов и специалистов в области управления.

Развитие предприятия ориентировано на предоставление широкому кругу клиентов услуги по механообработке и изготовлению продукции, отвечающей самым высоким требованиям по качеству изготовления.

Производственные участки АО «ЭТМ» оснащены современным оборудованием, основной функцией которого является механообработка деталей. Станки с ЧПУ обладают высокой производительностью и точностью обработки. Выполнение множества разноплановых операций за один установ снижает время обработки в разы, обеспечивая максимальное качество продукции, не требующей дополнительной слесарной обработки. Это позволяет нам выполнять заказы на крупные партии в очень короткие сроки.

Для механообработки деталей (фрезерование, точение, сверление) производство имеет следующее оборудование с ЧПУ: токарно-фрезерные центры NL2500Y/700,NL2000Y/500 производства Mori Seiki (Япония), токарно-фрезерные центры LU300M-1000,ES-L811производства Okuma (Япония), вертикальные фрезерно-сверлильные центры R510 производства Ares Seiki (Тайвань), 2С150ПМФ4 и горизонтальные фрезерные центры ИС800ПМФ4, 2206ВМФ4.

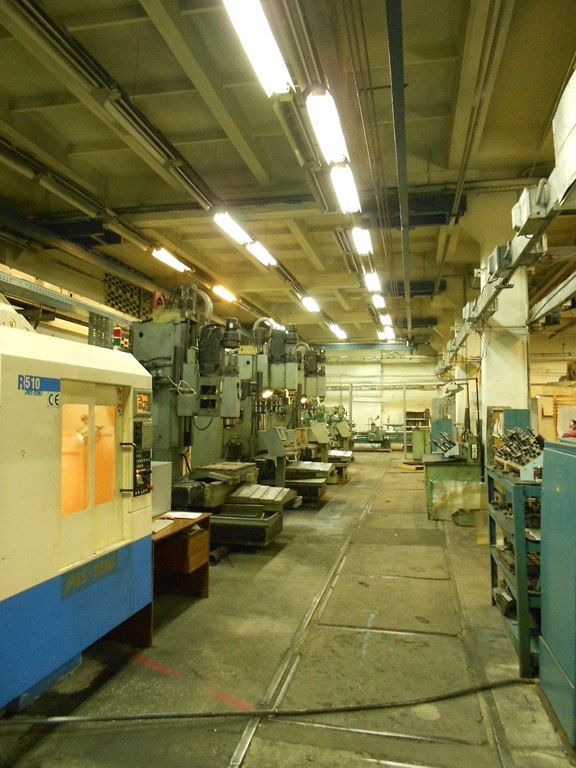

На данный момент компания располагает 15-ю обрабатывающими центрами (6 токарных и 9 фрезерных), высокоточными координатно-расточными станками 2Е450АФ-30, 2Е440А и 2431СФ10, большим парком универсального токарного, фрезерного и сверлильного оборудования, станками-автоматами и автоматами продольного точения.

Также в процессах изготовления деталей применяются технологии штамповки, гальваники, нанесения покрытий порошковыми красками.



Токарно-фрезерный центр

NL2500Y/700 Mori Seiki (Япония)

Технические характеристики:

1. Максимальный диаметр обработки: 356 мм.

2. Допустимый диаметр прутка: 80 мм.

3. Максимальная длина обработки: 705 мм.

4. Максимальная частота вращения шпинделя №1: 4000 мин-1.

5. Максимальная частота вращения шпинделя №2: 6000 мин-1.

6. Минимальный угол поворота шпинделя: 0.001 град.



Токарно-фрезерный центр

NL2000Y/500 Mori Seiki (Япония)

Технические характеристики:

1. Максимальный диаметр обработки: 356 мм.

2. Допустимый диаметр прутка: 65 мм.

3. Максимальная длина обработки: 510 мм.

4. Максимальная частота вращения шпинделя: 5000 мин-1.

5. Минимальный угол поворота шпинделя: 0.001 град.



Токарно-фрезерный центр

LU300M-1000 Okuma (Япония)

Технические характеристики:

1. Максимальный диаметр обработки: 370 мм.

2. Допустимый диаметр прутка: 45 мм.

3. Максимальная длина обработки: 1000 мм.

4. Максимальная частота вращения шпинделя: 5000 мин-1.

5. Минимальный угол поворота шпинделя: 0.001 град.



Токарно-фрезерный центр

ES-L811 Okuma (Япония)

Технические характеристики:

1. Максимальный диаметр обработки: 210 мм.

2. Допустимый диаметр прутка: 45 мм.

3. Максимальная длина обработки: 500 мм.

4. Максимальная частота вращения шпинделя: 4200 мин-1.

5. Минимальный угол поворота шпинделя: 0.001 град.

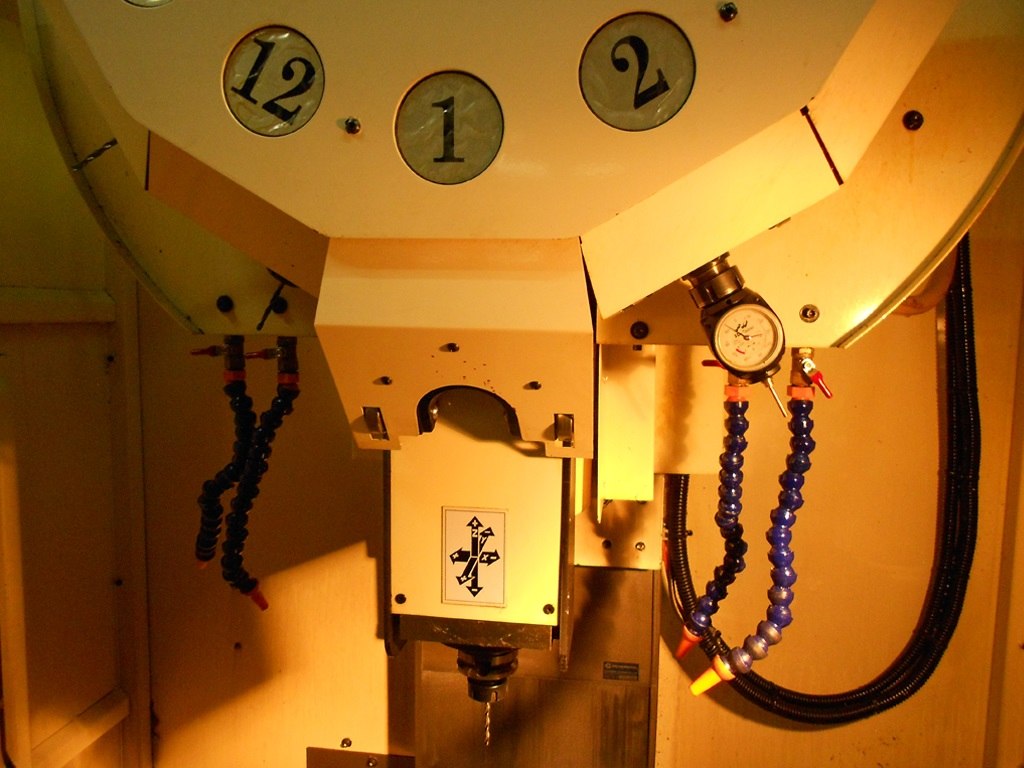

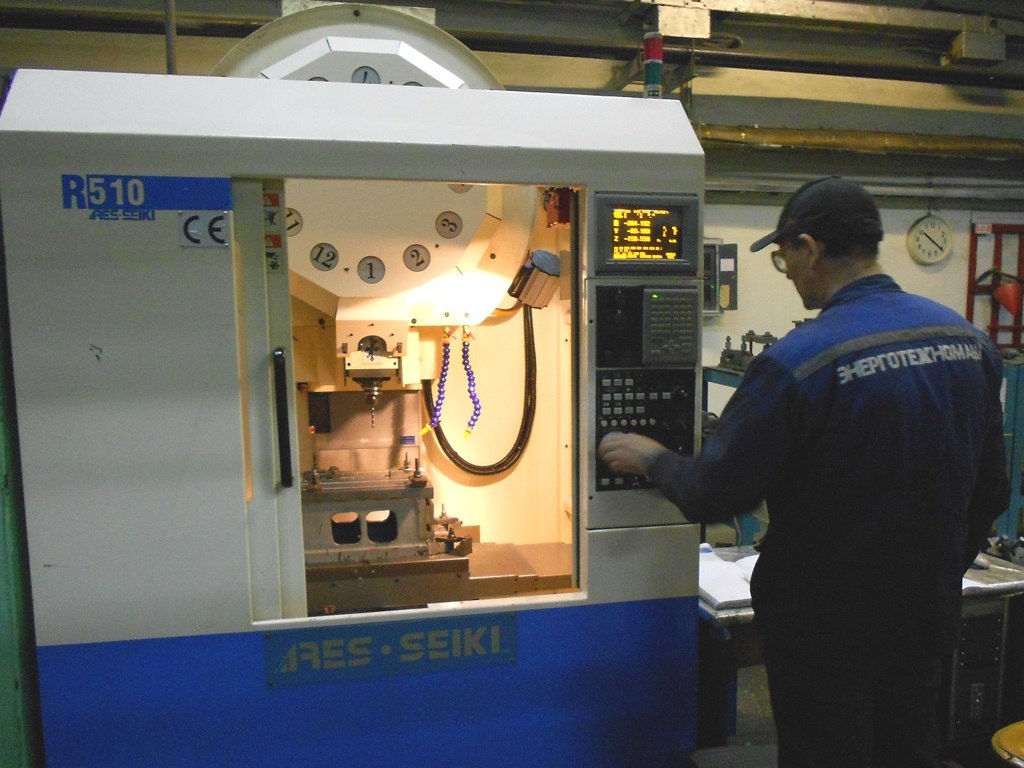

Вертикальный фрезерно-сверлильный центр

R510Ares Seiki (Тайвань)

Технические характеристики:

1. Область обработки XYZ: 560 × 400 × 300 мм

2. Размер стола: 560 × 400 мм

3. Высота торца шпинделя от стола: 60-425 мм

4. Емкость инструментального магазина: 12 шт.

5. Скорость вращения шпинделя: 0-8000 об./мин

6. Точность позиционирования: +5 мкм

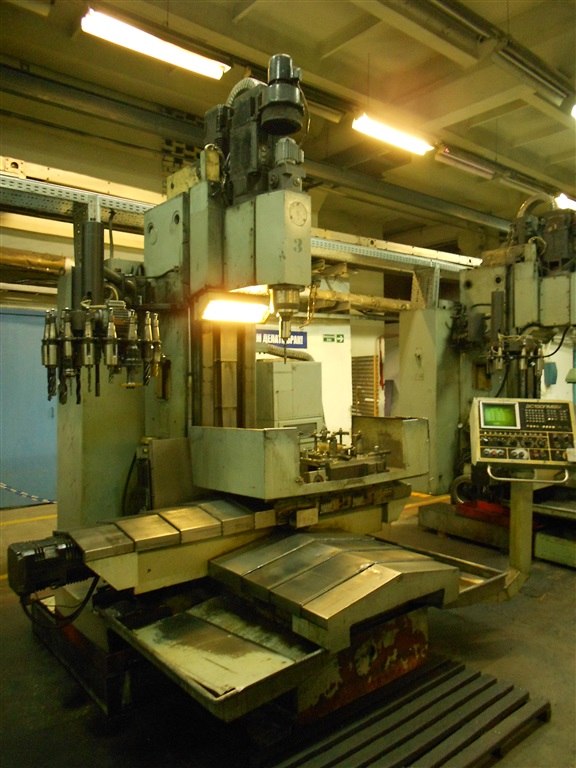

Вертикальный фрезерно-сверлильный центр

2С150ПМФ4

Технические характеристики:

1. Область обработки XYZ: 800 × 500 × 750 мм.

2. Размер стола: 800 × 500 мм.

3. Высота торца шпинделя от стола: 95-725 мм.

4. Макс. мощность привода 15 кВт.

5. Скорость вращения шпинделя: 10-3500 об./мин.

6. Точность позиционирования: +12 мкм.

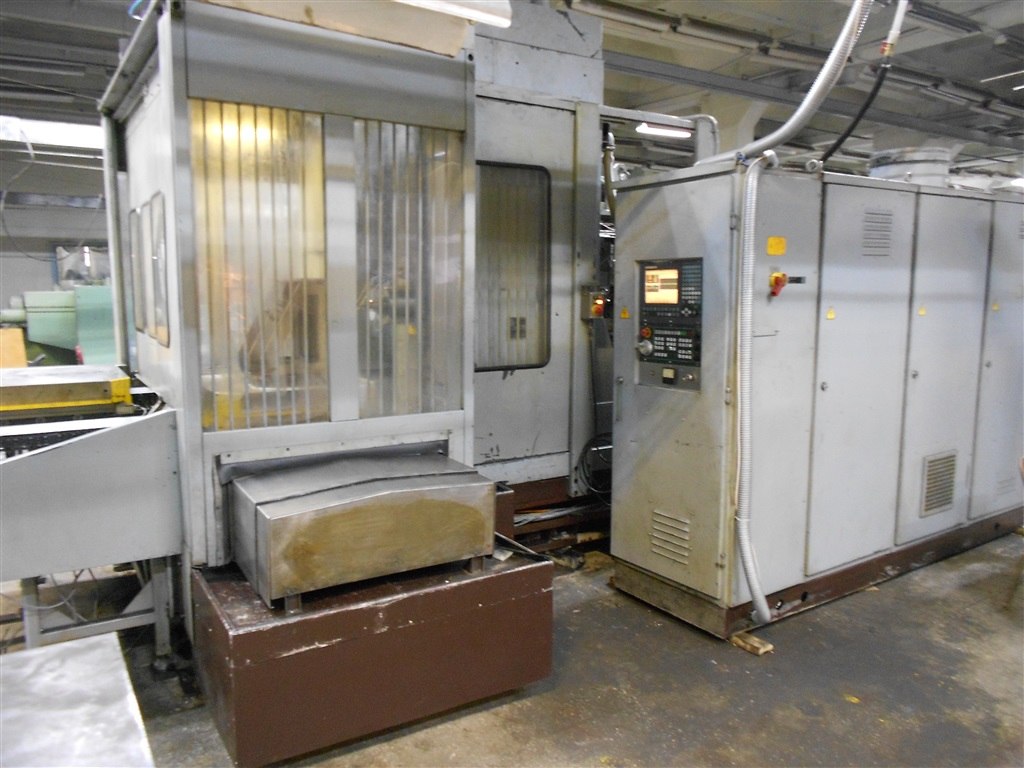

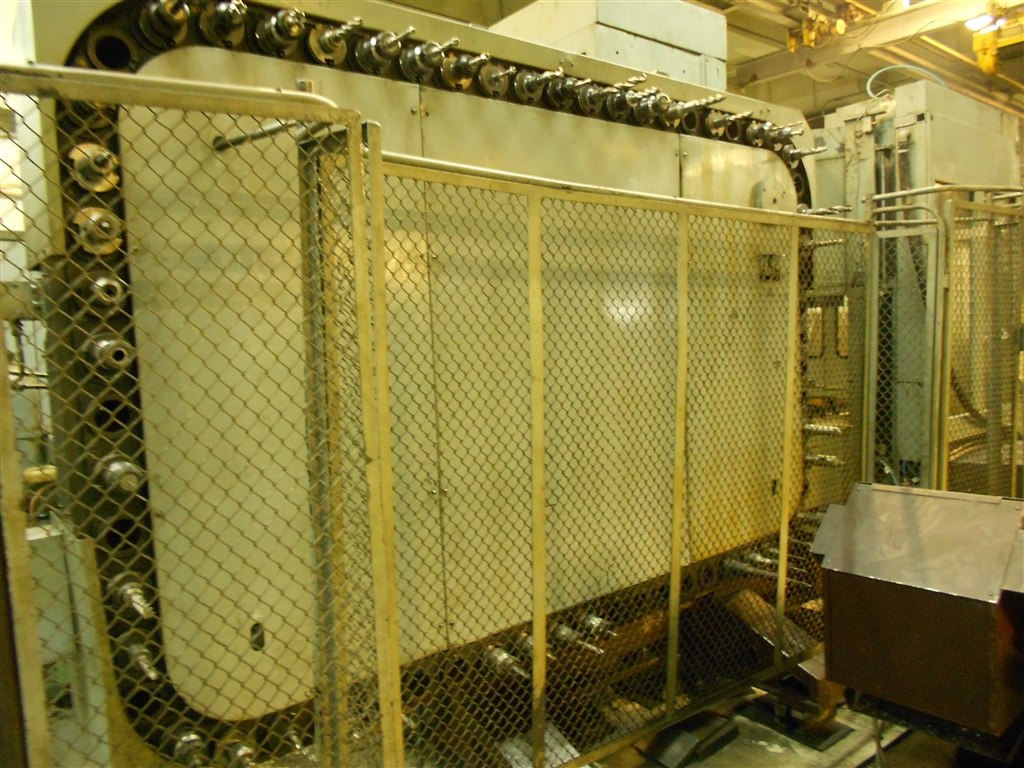

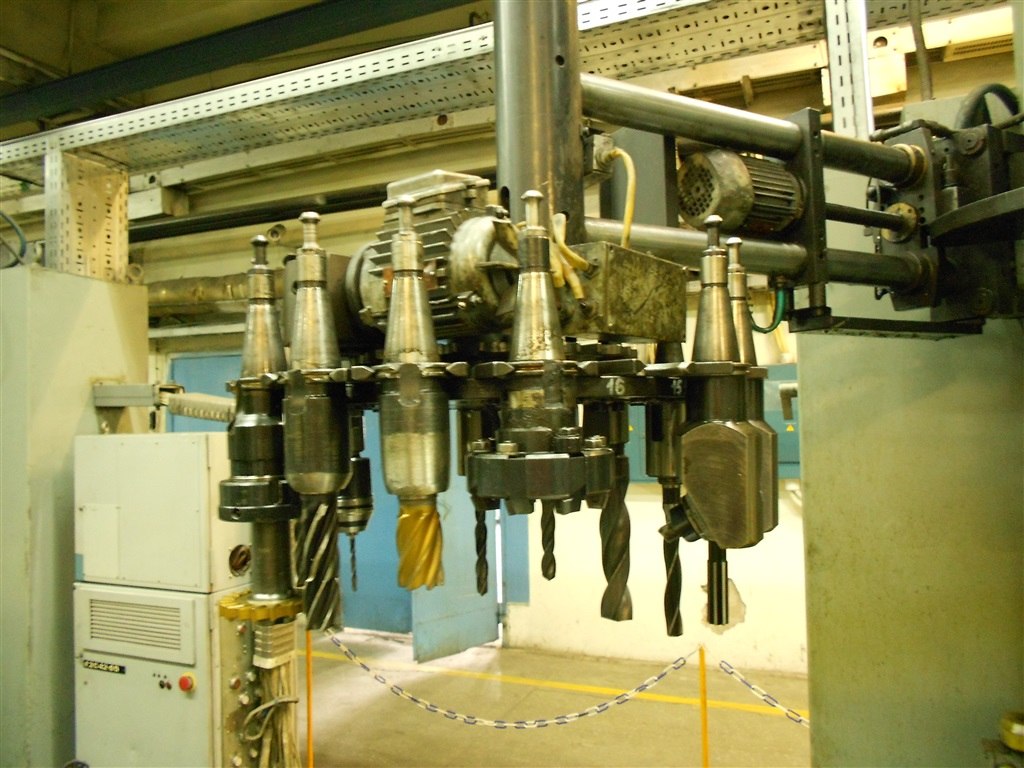

Горизонтальный фрезерный центр

ИС800ПМФ4

Технические характеристики:

1. Область обработки XYZ: 1000 × 710 × 800 мм.

2. Размер стола: 800 × 800 мм.

3. Макс. мощность привода 22 кВт.

4. Скорость вращения шпинделя: 21-3000 об./мин.

5. Точность позиционирования: +12 мкм.

6. Емкость инструментального магазина: 64 шт.



Горизонтальный фрезерный центр

2206ВМФ4

Технические характеристики:

1. Область обработки XYZ: 800 × 630 × 630 мм.

2. Размер стола: 800 × 630 мм.

3. Максимальная мощность 15 кВт.

4. Скорость вращения шпинделя: 10-3500 об/мин.

5. Точность позиционирования +12 мкм.

6. Емкость инструментального магазина: 30 шт.

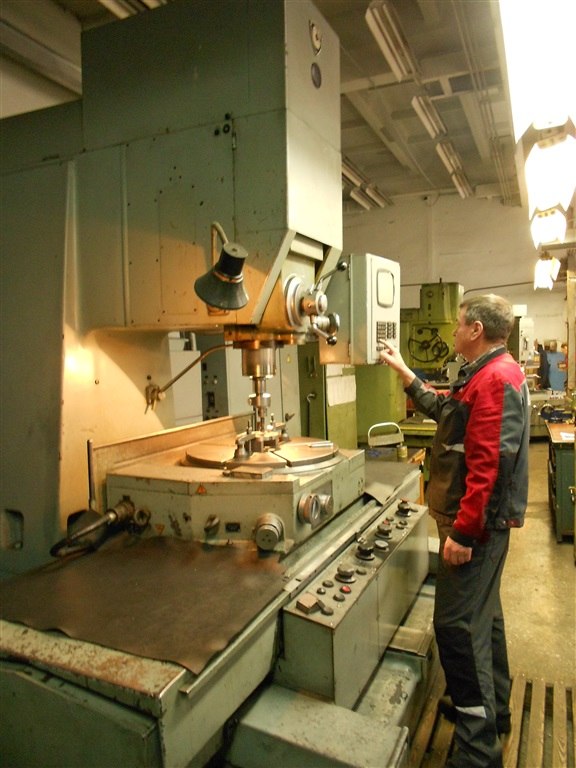

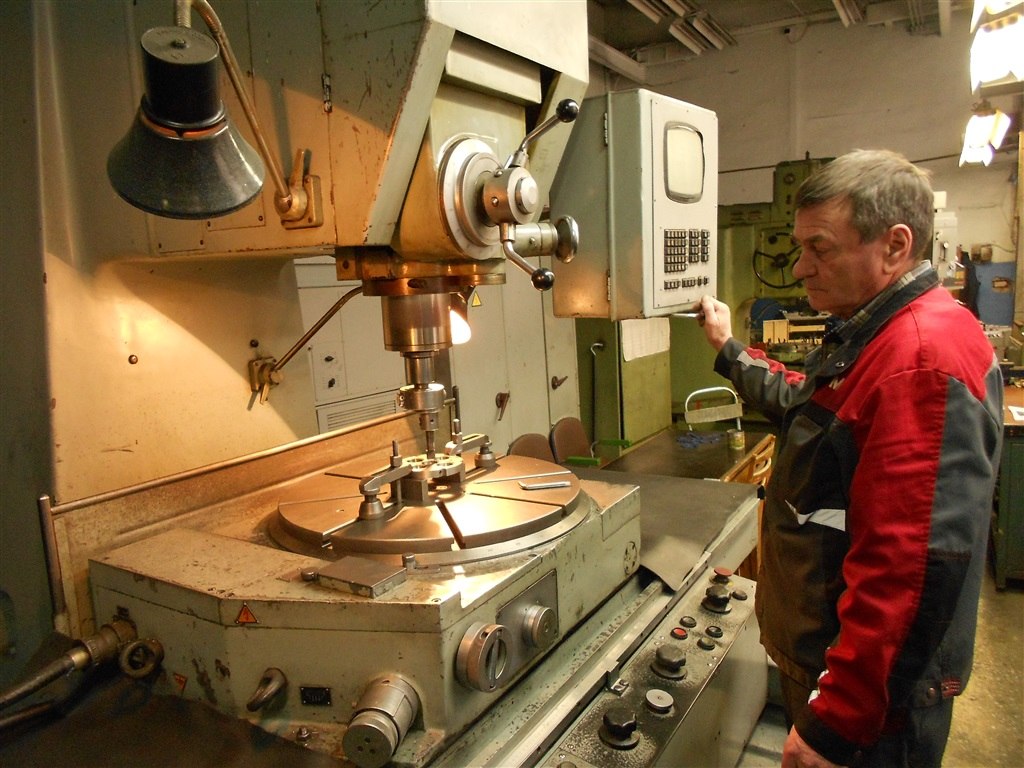

Координатно-расточной станок

2Е450АФ-30

Технические характеристики:

1. Область обработки XYZ: 1000 × 630 × 250 мм.

2. Пределы частоты вращения шпинделя, 10…2500 мин-1.

3. Дискретность отсчета координат по осям X,Y и Z, 0,001 мм.

4. Пределы рабочих подач шпинделя, 1,25…1000 мм/мин.

5. Точность установки координат: 5 мкм.

6. Наибольший диаметр расточки: 250 мм.



Универсальный полуавтоматический

ленточнопильный станок SIRIUS FMB (Италия)

Участок резки оснащен ленточнопильным станком SIRIUS. Итальянские станки F.M.B. это универсальные отрезные ленточнопильные станки, которые рассчитаны на работу биметаллическими ленточными пилами с режущей частью зуба из "быстрорежущей" кобальтосодержащей стали М42, М51, а также твердосплавными ленточными пилами.

Технические характеристики:

1. Материал заготовки: стали, чугунное литье, цветные сплавы.

2. Размеры заготовки:

- при угле поворота пилы (реза) 0 град – диаметр заготовки 240 мм,

- при угле поворота пилы (реза) 45 град – диаметр заготовки 175 мм,

- при угле поворота пилы (реза) 60 град – диаметр заготовки 115 мм.

3. Скорость резания: до 700 мм/мин, в зависимости от материала заготовки.



Контрольно-измерительная машина

Contura G2Carl Zeiss (Германия)

Применяемая для контроля качества выпускаемой продукции 3-хкоординатно-измерительная машина (КИМ) Contura G2 Carl Zeiss с поворотной головкой RDS является лучшей измерительной машиной в своем классе.

Благодаря технологии сканирования можно обрабатывать большие массивы данных. Метод сканирования позволяет проводить проверку формы с максимальной скоростью с высоким качеством результатов измерения.

Контрольные возможности КИМ:

- измерения габаритов и размеров деталей;

- измерения профиля деталей;

- измерение формы и расположения поверхности деталей;

- измерения углов или ориентации;

- построения карт рельефа.

Технические характеристики:

1. Размер стола: 600 х 700 х 900 мм.

2. Максимальная высота заготовки: 600 мм.

3. Максимальный вес заготовки: 900 кг.

4. Точность: 1,8 мкм.













Лаборатория механических испытаний

Разрывная машина Р-5

Приборы для измерения твердости по методу Роквелла (ТР-5014, ТР-5001) и Бринелля (ТШ-2М)

Универсальная разрывная машина Р-5 предназначена для испытания образцов из проволоки, металлической ленты, резины, пластмасс, резины, текстильных материалов на растяжение с наибольшей предельной нагрузкой 50 кН, испытаний на растяжение, сжатие, изгиб.

Стационарные твердомеры предназначены для измерения твердости металлов и сплавов, а также других материалов (графит, электрографит, пластмассы).

Машины для испытания пружин МИП ГОСТ 17086-71 предназначена для статических испытаний винтовых цилиндрических пружин на растяжение-сжатие.

Машины для испытания пружин

МИП-100

Машины для испытания пружин

МИП-10







Испытательная лаборатория

Климатическая камера

ТV-1000 ILKA (Германия)

Климатическая камера

ТV-1000 НЕМА (Германия)





Для проведения климатических испытаний выпускаемой продукции используются климатические камеры ТV-1000 ILKA и ТV-1000 НЕМА. Камеры имеют широкий диапазон рабочих температур от -70 ºС до +120 ºС.

Для проведения испытаний изделий на воздействие однокомпонентной гармонической вибрации, широкополосной случайной вибрации, ударной вибропрочности и других видов вибраций используется вибростенд ВЭДС-400А.

Камеры пыли выпускаемые предназначены для испытаний на определение степени защиты изделий на стойкость к статическому воздействию пыли и песка согласно ГОСТ Р 52560-06 и ГОСТ 14254-96.

Для испытаний изделий на прочность при транспортировании используется стенд имитации транспортирования СИТ-2М.

Вибрационный электродинамический стенд ВЭДС-400А

Камера пыли

КП-ЗУ-04
