Клапаны регулирующие РК с гидравлическими мембранными приводами (МИМ)

Назначение

Клапан регулирующий РК применяется в качестве исполнительного устройства, управляемого гидравлическими регуляторами (РД-3М, ПТ-1-1 и др.) и предназначен для регулирования давления, расхода, температуры и уровня на объектах теплоснабжения, водоснабжения, насосных станциях, ЦТП и других технологических объектах с защитой (рассечкой на гидравлически изолированные зоны) их при нарушении гидравлического режима.

Исполнение клапанов регулирующих РК:

НО – «нормально открытое»;  НЗ – «нормально закрытое»

По функциональному предназначению схож с клапанами 25с48нж, 25ч38нж, 25ч37нж, 25ч5п, 25ч36эм и др.


Мы с удовольствием проконсультируем Вас по любым вопросам:

тел.: 8(3012)553-229, e-mail: osb@etmu.ru

Отдел сбыта: пн-пт 03:00 – 18:00 (мск); сб, вс 05:00 – 17:00 (мск). Также Вы можете Заказать звонок


Технические характеристики

  • Температура окружающей среды – от 5ºС до 50ºС
  • Относительная влажность воздуха – до 80% при температуре 35ºС
  • Условное давление, Ру – 1,6 МПа
  • Регулируемая и регулирующая среда – сетевая вода систем теплоснабжения и водоснабжения
  • Температура регулирующей среды – до 140ºС
  • Температура регулируемой среды – 150ºС
  • Относительная нерегулируемая протечка – 0,16% от Kvy
  • Зона пропорциональности – 16% от верхнего предела настройки
  • Зона нечувствительности – 2,5% от верхнего предела настройки
  • Присоединение к трубопроводу – фланцевое с присоединительными размерами по ГОСТ 12815-80
  • Управляющее давление срабатывания клапана:серийное – 0,07 МПа;по спецзаказу – 0,01 – 1,2 МПа

Габаритные размеры, исполнение, масса, диаметры условных проходов, условная пропускная способность Kv

Исполнение

нормально открытое

нормально закрытое

Ду, мм

25

32

50

65

80

100

150

25

32

50

80

100

150

Условная пропускная способность, Kvy, м3

8

16

32

50

80

100

250

6

10

25

60

100

250

Габаритные размеры, мм

Н, max

690

710

730

770

780

890

980

620

745

745

805

895

985

L

160

180

230

290

310

350

480

160

180

230

310

350

480

Масса, не более, кг± 1

18

20

22

30

35

108

142

16

22

28

43

107

146

Устройство и принцип работы

РК состоит из фланцевого односедельного или двухседельного двухходового клапана, гидравлического мембранного привода, пружины и затвора.

Принцип действия РК основан на изменении площади сечения проходных отверстий, в зависимости от перемещения затвора, что приводит к изменению регулирующего параметра – давления, расхода, уровня, температуры регулируемой среды. Движение затвору сообщается через шток от чувствительного элемента – мембраны, под воздействием управляющего давления, подведенного через штуцер от управляющего прибора (РД-3М, ПТ-1-1 и др.).





РК – исполнение нормально открытое (НО)
конструкция двухседельная

РК – исполнение нормально закрытое (НЗ)
конструкция односедельная

Устройство клапана РК

1 – корпус клапана, 2 – затвор клапана, 3 – шток клапана, 4 – привод гидравлический мембранный

Материалы деталей клапана РК

  • Корпус клапана – серый чугун СЧ20 ГОСТ 1412
  • Затвор – нержавеющая сталь 40Х13 ГОСТ 5949
  • Седло – латунь ЛС59 ГОСТ 5527
Положение и способ монтажа

Регулирующий клапан РК устанавливается в любом положении на горизонтальном или вертикальном участке трубопровода, так, чтобы направление потока рабочей среды через клапан соответствовало направлению стрелки на корпусе. Перед клапаном рекомендуется устанавливать сетчатый фильтр ФСФ.



Схемы подключения регулирующего клапана РК

Схема подключения РК НЗ для регулирования давления (расхода) «до себя»

Схема подключения РК НО для регулирования давления (расхода) «после себя»

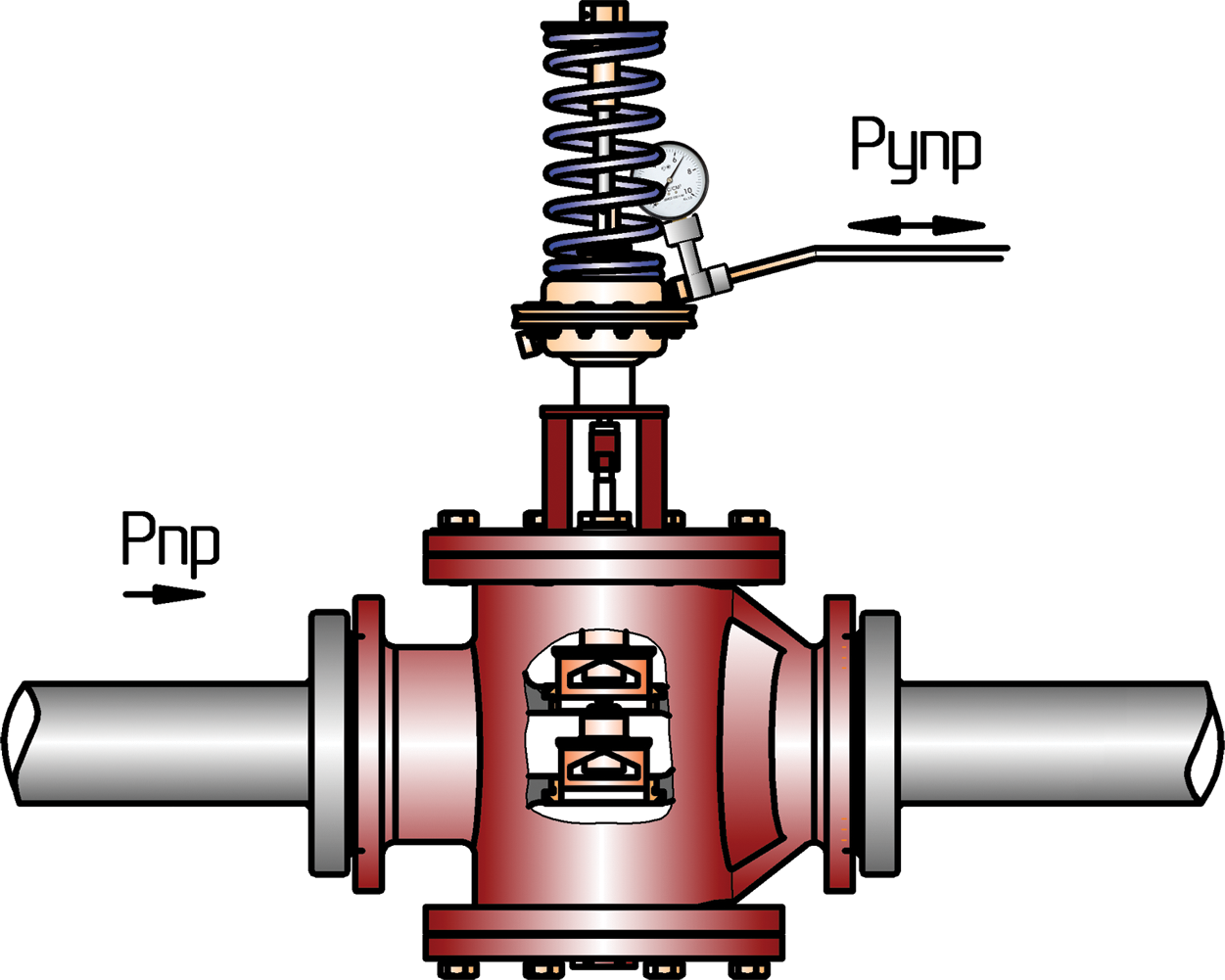

Схема подключения РК НО двухседельной конструкции для регулирования давления (расхода) «после себя»

Рупр – Управляющее давление среды от управляющего устройства (РД-3М, ПТ-1-1 и др.)

Рпр – Давление потока регулируемой среды
