Регуляторы давления РД-3М

Назначение

Регулятор РД-3М является управляющим устройством и предназначен для работы в комплекте с исполнительными устройствами (гидравлическими клапанами и регуляторами) и вспомогательными устройствами (импульсными клапанами ИК-25, ИК-3/10 и др.) для регулирования давления, расхода, уровня и перепада давлений жидких неагрессивных к материалам деталей регулятора сред на объектах теплоснабжения, водоснабжения, насосных станциях, ЦТП и других технологических объектах.В комплекте с исполнительными устройствами РД-3М предназначен также для выполнения функции защиты (рассечки тепловых сетей на гидравлически изолированные зоны) при аварийном нарушении гидравлических режимов.

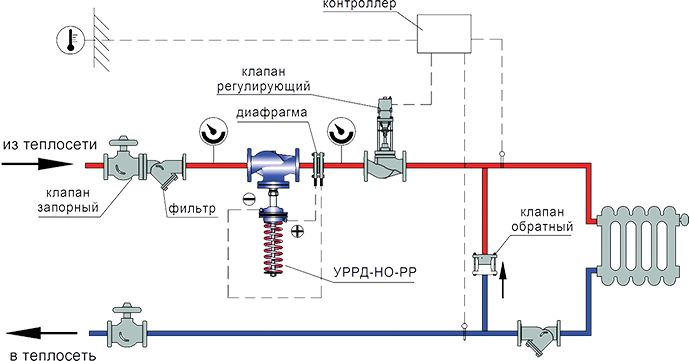

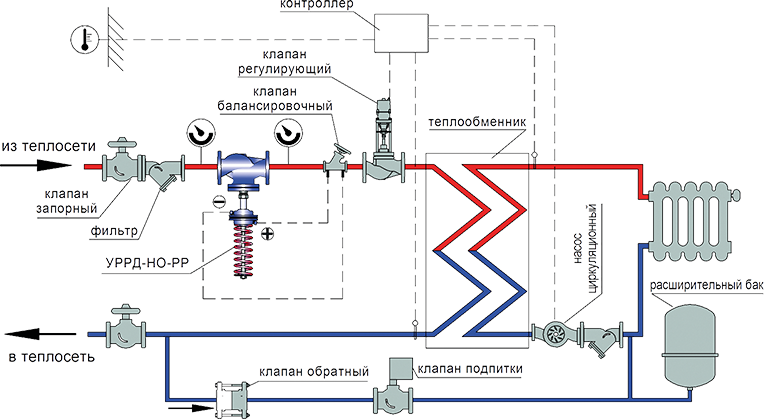

Схемы автоматизации систем теплоснабжения и энергетических объектов

Схемы автоматизации насосных станций с пьезометрическими графиками давления

Схемы применения регулятора давления, регулятора подпора-рассечки и регулятора перепуска для автоматизации насосных станций

Скачать прайс-лист комплектующих регулятора РД-3М



Регулятор выпускается в двух исполнениях:

• в односильфонном исполнении – применяется как регулятор давления на подающем или обратном трубопроводе, а также как регулятор уровня в открытых емкостях (по давлению)

• в трехсильфонном исполнении – применяется как регулятор давления, перепада давлений, расхода на трубопроводах и уровня в закрытых емкостях (по перепаду давлений)



Конструктивные особенности

В приборе РД-3М успешно произведена модернизация узла управляющего клапана. Введена резьбовая посадка клапана по аналогии с прибором РД-3А и изменен крепеж стакана фильтра, в результате чего значительно улучшились эксплуатационные свойства изделия.

Технические характеристики

Регулируемая и регулирующая среда

Сетевая вода в системах теплоснабжения и водоснабжения

Условное давление, Ру, МПа:

1,6

Температура:

регулируемой среды, °С

регулирующей среды, °С



до 180

до 150

Пределы настройки, МПа

0,01 – 0,1

0,06 – 0,25

0,1 – 0,6

0,4 – 1,6

Зона нечувствительности:

давления, перепада давлений, % от верхнего предела

настройки уровня, мм вод, ст



до 2,5

до 40

Зона пропорциональности:

давления, перепада давлений, % от верхнего предела

настройки  уровня, мм вод, ст



до 25

до 400

Закон регулирования

пропорциональный

Габаритные размеры, мм

500x245x175

Масса, кг

не более 9



Положение и способ монтажа

Регулятор устанавливается в вертикальном положении, прикрепляется к стене или стойке вблизи от исполнительного устройства с учетом удобства обслуживания и наименьшей длины соединительных линий.
В точке отбора импульсов на трубопроводе объекта регулирования, а также в точках забора и возврата рабочей среды, должна устанавливаться запорная арматура (запорный вентиль, кран шаровый и др.). Монтаж прибора производится над исполнительным устройством, но не выше 1 метра.

Гарантии

Гарантийный срок эксплуатации – 18 месяцев со дня ввода в эксплуатацию.

Срок консервации – 3 года. Срок службы – не менее 10 лет. Наработка на отказ - 100000 часов.



Преимущества регуляторов РД-3М

  • работа под действием рабочей среды, без каких-либо посторонних источников энергии
  • широкий диапазон настройки (0,01 – 1,6 МПа)
  • обеспечение точной работы и повышение чувствительности регулирующих клапанов больших диаметров условного прохода
  • ремонтопригодность, возможность послегарантийного обслуживания
Принцип работы

Принцип действия регулятора основан на перенаправлении потока рабочей среды, проходящей через основание регулятора, для подачи или сброса управляющего давления в рабочей камере гидропривода исполнительного устройства.
Перенаправление потока рабочей среды происходит за счет перемещений управляющего клапана РД-3М, который открывает и закрывает соответствующие проходные отверстия регулятора. Движение управляющему клапану передается через чувствительный элемент – сильфон или группу сильфонов. Перемещения чувствительного элемента происходят при нарушении равновесия между усилием настроечной пружины и силой импульсного (измеряемого) давления на контрольном участке трубопровода, действующего на сильфон или группу сильфонов.



РД-3М – исполнение односильфонное

РД-3М – исполнение трехсильфонное



Устройство регулятора РД-3М

1 – фильтр, 2 – стакан, 3 – клапан управляющий, 4 – основание, 5 – штуцер Рупр, 6 – штуцер Рраб, 7 – сильфон или группа сильфонов, 8 – камера импульсная, 9 – штуцер Римп(изм), 10 – пружина настроечная, 11 – винт настроечный.



Схема подключения регулятора РД-3М

Римп(изм) – Импульсное (измеряемое) давление среды на
контрольном участке трубопровода
Рраб – Рабочее давление среды во вспомогательном
трубопроводе
Рупр – Управляющее давление среды на исполнительное
устройство (РК, УРРД, ИК-25, ИК-3/10 и др.)
Рс – Сброс давления



Импульсная камера с управляющим клапанком Регулятора РД-3М (модернизированного) в трехсильфонном исполнении

Импульсная камера с управляющим клапанком Регулятора РД-3М (модернизированного) в односильфонном исполнении

Регулятор РД-3М (модернизированный) в трехсильфонном исполнении в разрезе

Регулятор РД-3М (модернизированный) в односильфонном исполнении в разрезе
