Датчики-реле давления ДД-1,6

Назначение

Датчики предназначены для использования в автоматических и автоматизированных системах контроля, управления и регулирования давлений (избыточного и вакуумметрического, а так же разницы давлений).

Контролируемая среда – воздух, газы и жидкости неагрессивные к алюминиевому сплаву АЛ-9 и маслостойкой резине.

Являются аналогами датчиков реле серии РУМД (ДД-1.6, ДД-0.25, ДН-40, ДН-6, ДН-2.5, ДТ-40, ДТ-2.5). По сравнению с серией РУМД габаритные размеры уменьшены не менее чем в 5 раз, масса в три раза.

Разработанные датчики-реле имеют информационную шкалу настройки.

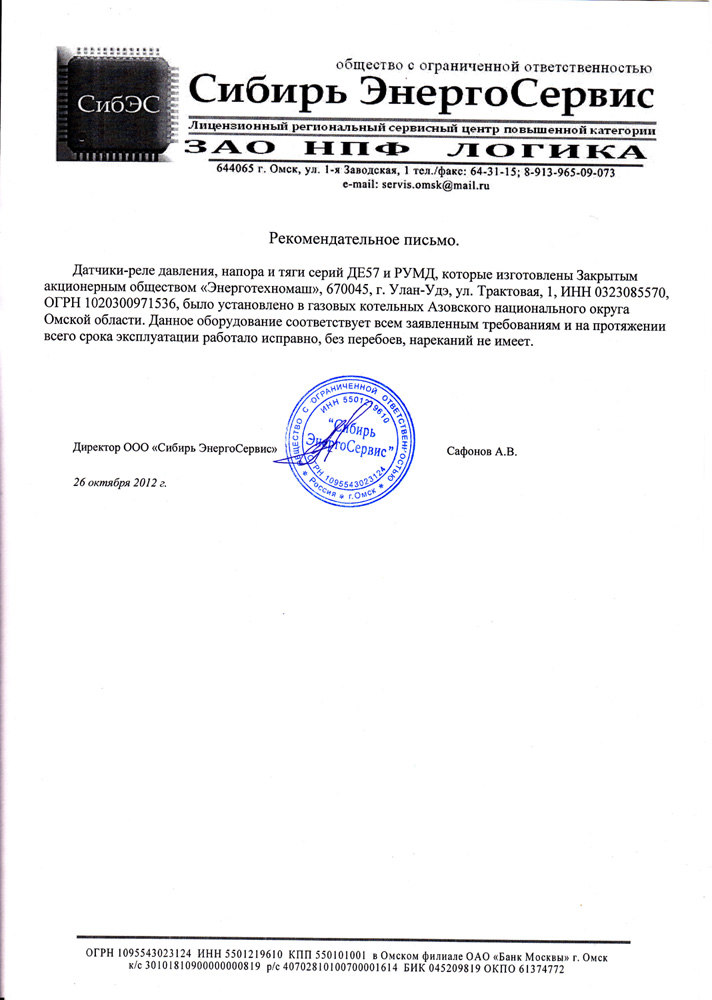

Рекомендательные письма:ООО "Научно-производственная компания "Прибор-Сервис", ООО "СибирьЭнергоСервис"

Продукция сертифицирована: Сертификаты

Основные технические характеристики

Датчики-реле предназначены для работы в условиях:

  • температура окружающей среды от -30 до +50о С;
  • относительная влажность (95±3)% при температуре 35о С;
  • вибрация частотой до 25 Гц, с амплитудой не более 0,1 мм.



Тип

Пределы

уставок

Давление

перегрузки

Габаритные

размеры, мм

Масса,

не более, кг

D

Н

ДД-1,6

0,2 – 1,6 МПа

(2 – 16 кгс/см²)

2 МПа

(20 кгс/см²)

27х31х130

0,15± 0,05



Монтаж датчика-реле

На объекте датчики-реле устанавливаются в вертикальном положении с помощью штуцера М12x1,5 (кроме ДЕ-57-2ПН). Штуцер поставляется в комплекте.

В качестве уплотнения под штуцер применяются прокладки в виде шайб из свинца, фибры, кожи, мягкой меди и другое.

Процедура монтажа датчика-реле ДЕ-57-2ПН выглядит следующим образом:

Закрепить прибор на кронштейне;

Подсоединить к нему трубопровод, предварительно развальцевать конец трубки по

уплотнительному кольцу подсоединительного штуцера.

Подключение датчика-реле в электрическую цепь производиться по нижеприведенной электрической схеме, проводами сечением 0,5¸1,6 мм.



Схема электрическая подключения



номер провода

цвет изоляции

Допускаемая замена по цвету изоляции

1

черный

фиолетовый, коричневый

2

красный

розовый, желтый, оранжевый

3

белый

синий, голубой, зеленый

Фотографии приборов



Датчик-реле давления ДЕ57-200



Датчики-реле давления ДЕ57-2,5ПН, ДЕ57-2,5Т, ДЕ57-6Т
