Прямоходные электрические исполнительные механизмы (ЭИМ) Regada ST

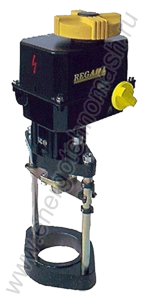

Regada ST-0

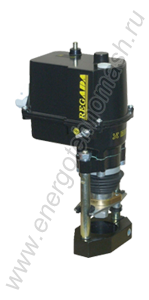

Regada ST-mini

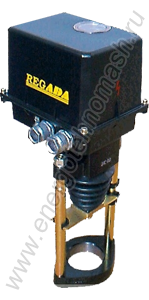

Regada ST-0.1

Технические характеристики электроприводов Regada (стандартное оснащение)

Ду

Электро-

привод

Питающее

напряжение

Степень

защиты

Скорость

перемещения

штока, мм/мин

Макс. нагрузочная сила, Н

Выключающая

сила, Н

Масса,

кг

25

Regada

ST-mini

220/230 ВАС

IP 67

10

1000

1100

3,3 – 3,7

32

Regada

ST-0

IP 54

10

4000

4500

2,5 – 4,5

50

65

Regada

ST-0.1

IP 65

16

6300

7200

5,4 – 8,0

80



Технические характеристики электроприводов Regada (дополнительное оснащение по запросу)

Электро-привод

Дополнительное оснащение

Степень

защиты

Скорость перемещения штока, мм/мин

Regada

ST-mini

• Напряжение питания 24 ВАС

• 2 добавочные выкл. положения

• Резистивный датчик положения

• Токовый электронный датчик пол. (4-20) мА

-

7,5; 15; 30

Regada

ST-0

IP 67

5

• Напряжение питания 24 BDC

• Напряжение питания 110-120 ВАС

• Нагревательное сопротивление

• Термический выключатель Н.С.

Regada

ST-0.1

10; 25; 32; 40

• Емкостный токовый датчик (4-20) мА

• Коннекторное включение

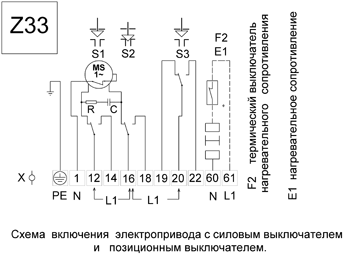

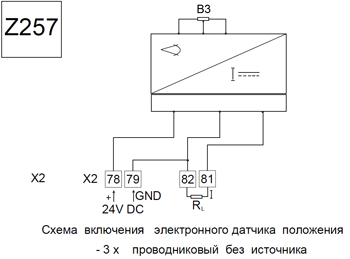

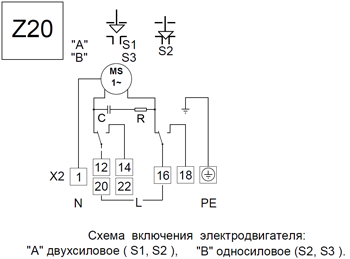

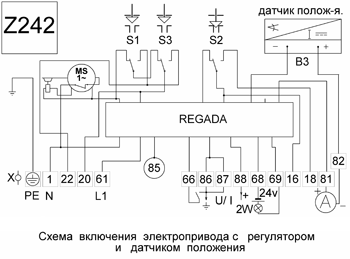

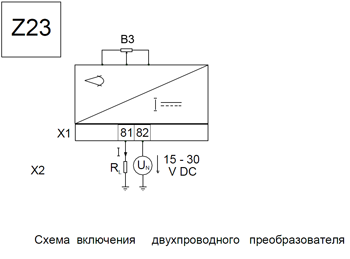

Схемы включения электропривода Regada ST-mini



B1 – датчик сопротивления, простой
B3 – электронный датчик положения
C – конденсатор
M1, MS – электродвигатель
N – регулятор
R – сопротивление
S1 – силовой выключатель «открыто»
S2 – силовой выключатель «закрыто»
S3 – выключатель положения «открыто»
S4 – выключатель положения «закрыто»
X, X2 – клеммная колодка

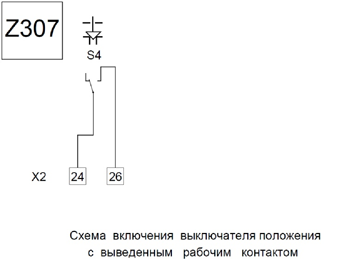

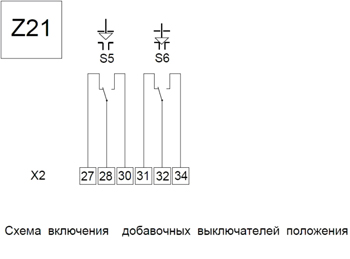

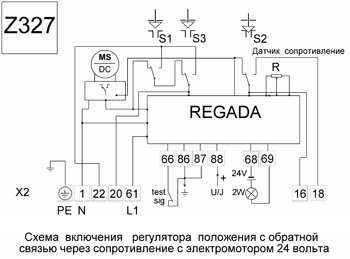

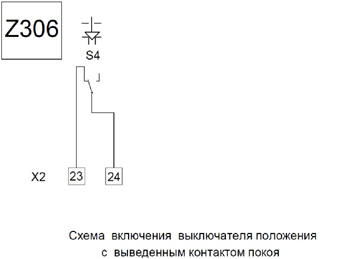

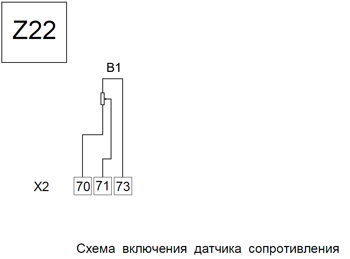

Схемы включения электропривода Regada ST-0




B1 – датчик сопротивления, простой
B3 – электронный датчик положения
C – конденсатор
M1, MS – электродвигатель
N – регулятор
R – сопротивление
RL – нагрузочное сопротивление
S1 – силовой выключатель «открыто»
S2 – силовой выключатель «закрыто»
S3 – выключатель положения «открыто»
S5 – добавочный выключатель положения «открыто»
S6 – добавочный выключатель положения «закрыто»
X, X2 – клеммная колодка

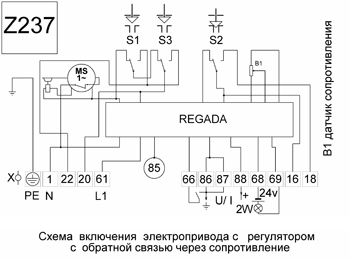

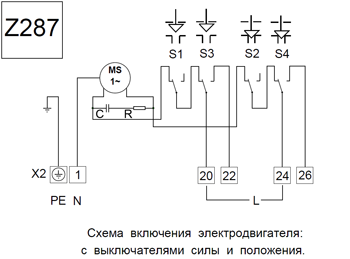

Схемы включения электропривода Regada ST-0.1



B1 – датчик сопротивления, простой
B3 – электронный датчик положения
C – конденсатор
F2 – термический выключатель нагревательного сопротивления
Е1 – нагревательное сопротивление
M1, MS – электродвигатель
N – регулятор
R – сопротивление
S1 – силовой выключатель «открыто»
S2 – силовой выключатель «закрыто»
S3 – выключатель положения «открыто»
X, X2 – клеммная колодка
