Преобразователи температуры ПТ-1-1

Назначение
Преобразователи температуры ПТ-1-1 являются управляющими устройствами гидравлических регуляторов и регулирующих клапанов (УРРД®, РК, ИК-25 и др.) и предназначены для поддержания заданного температурного режима систем теплоснабжения, горячего водоснабжения и других технологических систем.

Мы с удовольствием проконсультируем Вас по любым вопросам:

тел.: 8(3012)553-229, e-mail: osb@etmu.ru

Отдел сбыта: пн-пт 03:00 – 18:00 (мск); сб, вс 05:00 – 17:00 (мск). Также Вы можете Заказать звонок


Принцип работы
Принцип работы ПТ-1-1 заключается в перенаправлении потока рабочей среды, проходящей через корпус преобразователя, для подачи или сброса управляющего давления в рабочей камере гидравлического привода исполнительного устройства (УРРД®, РК, ИК-25 и др.). Перенаправление потока рабочей среды происходит за счет перемещения затвора, который открывает и закрывает соответствующие проходные отверстия преобразователя. Движение затвору передается от штока термобаллона – термочувствительного элемента, преобразующего изменение температуры регулируемой среды в поступательное движение штока.



Технические характеристики
Регулируемая среда сетевая вода в системах теплоснабжения и горячего водоснабжения
Номинальное давление, РN, МПа 1,6
Рабочее давление среды, Рраб, МПа 0,2-1,0
Зона пропорциональности, °С не более до 6
Зона нечувствительности, °С не более до 0,6
Диапазон настроек преобразователя ПТ-1-1, °С от 40 до 70
Постоянная времени, с, не более 10
Масса, кг, не более 1,5
Габаритные размеры, мм 48х100х160

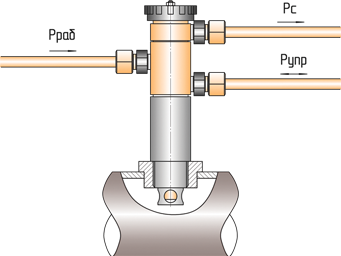

Положение и способ монтажа
Место установки преобразователя выбирается вблизи исполнительного устройства с учетом удобства обслуживания и проведения наладочных работ при наименьшей длине соединительных линий.
Соединительные линии рекомендуется выполнять медными трубками из монтажного комплекта.



Преимущества
• работа под действием рабочей среды, без каких-либо посторонних источников энергии
• применение термобаллона с твердым наполнителем, не нуждающемся в перезаправке

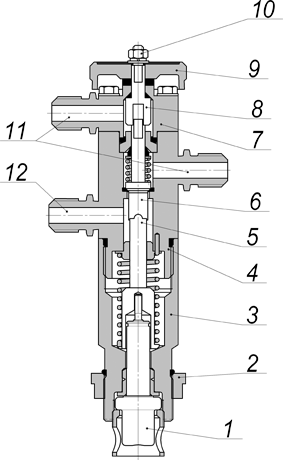

Устройство ПТ-1-1:
1 – термобаллон
2 – муфта
3 – нижний корпус
4 – средний корпус
5 – затвор
6 – сопло
7 – верхний корпус
8 – вилка настройки
9 – маховик настройки
10 – гайка
11 – штуцеры подвода и слива
12 – штуцер исполнительного клапана













Схемы подключения преобразователей температуры ПТ-1-1
Схема подключения ПТ-1-1 для управления
нормально открытым регулирующим клапаном
Рраб – рабочее давление во вспомогательном трубопроводе
Рупр – управляющее давление среды на исполнительное устройство (регулирующий клапан)
Рс – сброс давления

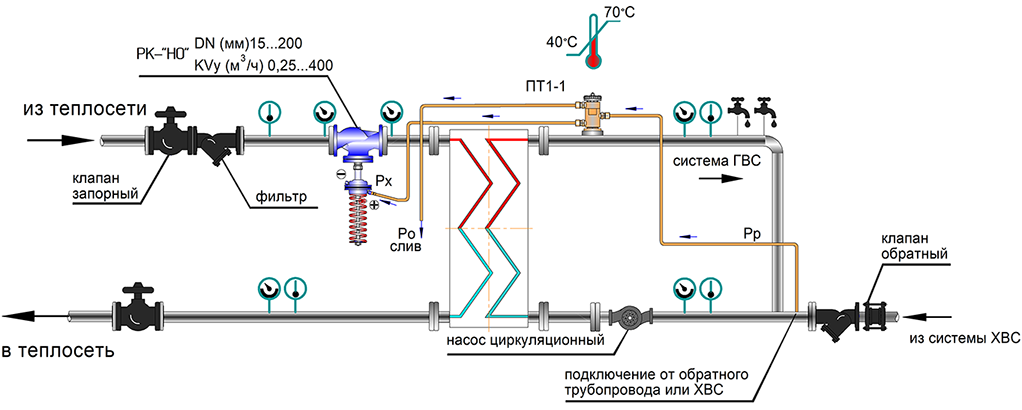

Схема установки ПТ1-1 в закрытой системе ГВС

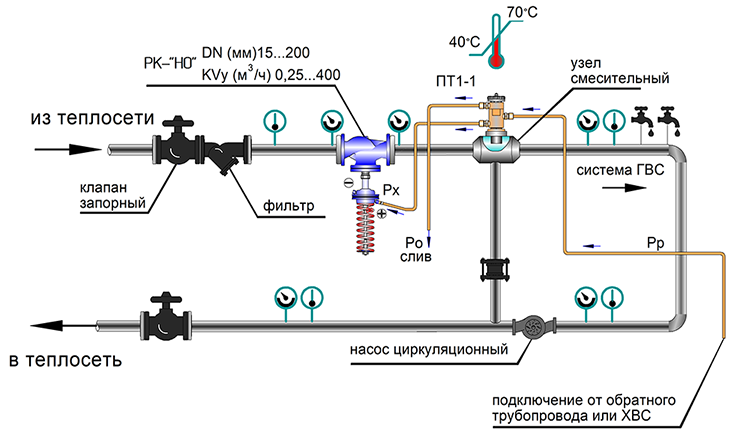

Схема установки ПТ1-1 в открытой системе ГВС





Гарантии
Гарантийный срок эксплуатации – 2 года со дня ввода в эксплуатацию. Срок консервации – 3 года. Срок службы – не менее 10 лет.
