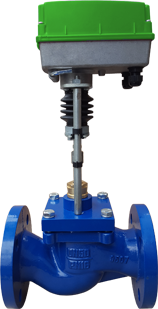

Клапаны регулирующие фланцевые с электрическими приводами МИЭП-1 и МИЭП-2



15-200 мм 1,6; 2,5; 4,0 МПа До 150°С (вода и другие среды*);
До 220°С и 350°С (пар)
0,16% от Кvy;
0% от Кvy

СЧ20, СТ25,

09Г2С, 2Х18Н10Т

У, ХЛ, УХЛ



Назначение
Клапаны регулирующие РК  и запорно-регулирующие ЗРК  с электрическим исполнительным механизмом (ЭИМ) являются исполнительными устройствами, предназначенными для автоматического регулирования расхода неагрессивных к материалам деталей клапана сред в системах теплоснабжения, горячего и холодного водоснабжения,  вентиляции  и других технологических системах. Кроме того, регулирующие клапаны РК применяются для регулирования расхода насыщенного и перегретого пара.
Представленная в каталоге номенклатура регулирующих клапанов включает в себя проходные односе-дельные клапаны с условным проходом DN15-200мм и двухседельные клапаны с условным проходом DN100-150мм. В зависимости от значения условного прохода предусмотрено исполнение клапанов, разгруженных по давлению, это необходимо для увеличения допустимого перепада давлений на клапане.

* - нефть и нефтепродукты, масла, растворы кислот и щелочей

Принцип работы
Управление клапанам осуществляется электрическим исполнительным механизмом (ЭИМ). Усилие, развиваемое ЭИМ, передается на плунжер, который перемещается вверх и вниз, изменяя площадь проходного сечения в затворе и тем самым регулируя расход рабочей среды.
Клапаны управляются электронными контроллерами (ПИД-регуляторами).
Технические характеристики
Номинальный диаметр, DN, мм 15-200
Номинальное давление, РN, МПа 1,6;  2,5; 4,0
Температура окружающей среды, °С 5 до 50
Относительная влажность воздуха 30-80%
Температура регулируемой среды, °С до 350
Климатическое исполнение* У, ХЛ, УХЛ
Регулируемая среда Вода, пар, жидкие и газообразные среды, нейтральные  к  материалам клапана, другие среды по спецзаказу (Нефть и нефтепродукты, масла, растворы кислот и щелочей)**

* - стандартное исполнение УХЛ4

** - изготовление по специальному заказу

Преимущества
• Все внутренние детали клапана: плунжер, седло, шток, система разгрузки изготовлены из нержавеющей стали Ст 12Х18Н10Т.
• Соединение седла с корпусом клапана разъемное (резьбовое), обеспечивает легкую замену седла при его износе.
• Конструкция клапана обеспечивает замену исполнительного механизма без демонтажа клапана с трубопровода.
• Покраска корпусов и других деталей клапанов выполнена полимерной порошковой краской.



Монтажные положения
В любом положении, кроме ЭИМ под  клапаном



Гарантии
Гарантийный срок эксплуатации – 2 года со дня ввода в эксплуатацию. Срок консервации – 3 года. Срок службы - не менее 10 лет. Наработка на отказ - 100000 часов.
