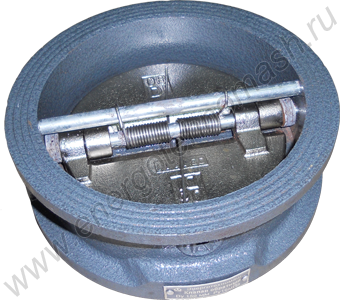

Клапаны обратные
Назначение
Межфланцевые двухдисковые обратные клапаны КО предназначены для для перекрытия обратного оттока рабочей среды и защиты оборудования и систем от гидравлических ударов на горизонтальных и вертикальных трубопроводах (при нисходящем потоке).Обратные клапаны КО используются в системах теплоснабжения, горячего и холодного водоснабжения, кондиционирования воздуха, орошения, а также других технологических системах.
Технические характеристики
- Регулируемая среда – жидкие среды, не агрессивные к материалам деталей клапана
- Рабочая температура, ºC – от -25 до 130
- Максимальное рабочее давление – 1,6 МПа
- Класс герметичности: А (нет видимых протечек) по ГОСТ 9544
- Тип соединения обратного клапана – межфланцевое
- Присоединительные размеры фланцев по ГОСТ 12821
Габаритные и присоединительные размеры, диаметры условных проходов, масса
|
Ду, мм |
L, мм |
D, мм |
А, мм |
Масса, кг |
|
40 |
43 |
90 |
65 |
1,63 |
|
50 |
43 |
107 |
65 |
1,63 |
|
65 |
46 |
127 |
80 |
2,30 |
|
80 |
64 |
142 |
94 |
3,30 |
|
100 |
64 |
162 |
117 |
4,30 |
|
125 |
70 |
192 |
145 |
5,70 |
|
150 |
76 |
218 |
170 |
7,5 |
|
200 |
89 |
273 |
224 |
12,8 |
Материалы деталей клапана КО
- корпус – серый чугун СЧ20
- диск – высокопрочный чугун с шаровидным графитом ВЧ40 с никелевым покрытием
- шток – нержавеющая сталь
|
|
|
|
|
Устройство КО: 1 – корпус, 2 – сегмент диска (лепесток), 3 – шток, 4 – пружины |
