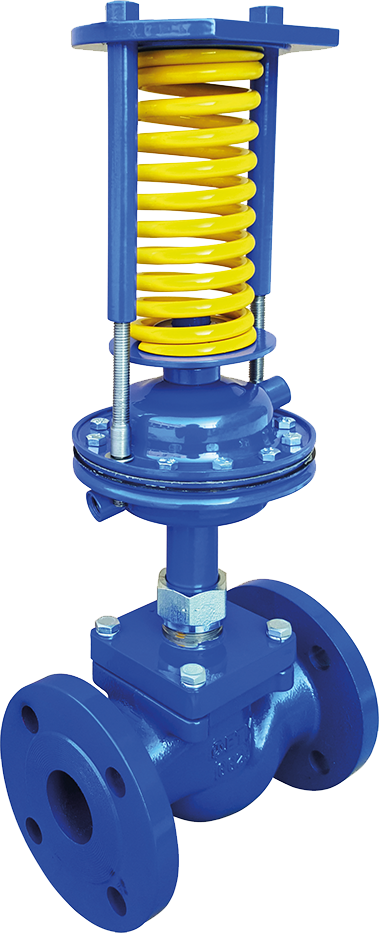

Регулятор перепуска

Назначение
Регулятор перепуска (УРРД-НЗ-РП) является автоматическим регулятором перепада давления, который предназначен для поддержания постоянного давления в трубопроводе.
Исполнение клапана «нормально закрытое». При повышении перепада давлений на регуляторе клапан открывается.
В тепловом пункте регулятор перепуска устанавливается на байпасных линиях для обеспечения постоянного расхода теплоносителя на основном участке трубопровода (предохраняет насос от работы в нерасчетном режиме).
 Регулятор давления работает только при постоянном расходе среды через регулятор, не подходит для работы в тупиковых схемах.

Мы с удовольствием проконсультируем Вас по любым вопросам:

тел.: 8(3012)553-229, e-mail: osb@etmu.ru

Отдел сбыта: пн-пт 03:00 – 18:00 (мск); сб, вс 05:00 – 17:00 (мск).

Также Вы можете Заказать звонок








Технические характеристики и размеры
Исполнение Односедельное / Двухседельное
Регулирующее / Запорное
Номинальный диаметр, DN, мм 15 20 25 32 40 50 65 80 100 125 150 200 250 300
Условная пропускная способность, Кvу, м3 0,25
0,4
0,63
1,0
1,6
2,5
3,2
4,0
1,6
2,5
4,0
6,3
1,0
1,6
2,0
2,5
3,2
4,0
6,3
8,0
10
4,0
6,3
10
16
10
16
20
25
12,5
16
25
32
40
25
40
50
63
25
40
63
80
100
63
100
160
250*
100
125
160
200
250
160
250
320
400*
250
320
400
500
800
1250
1000
1250
1600
Коэффициент начала кавитации, Z 0,6 0,6 0,6 0,55 0,55 0,5 0,5 0,45 0,4 0,35 0,3 0,2 0,1 0,1
Номинальное давление, РN, МПа 1,6; 2,5; 4,0**
Диапазон настройки регулятора, МПа 0,01-0,07
0,05-0,3
0,1-0,6
0,3-1,2
Относительная утечка в затворе, не более 0,1% от Кvy
Тип соединения Фланцевое, исполнение В по ГОСТ 33259-2015
Регулируемая среда

Холодная и горячая вода; (воздух, жидкие и газообразные среды, нейтральные к материалам регулятора, нефть и нефтепродукты, масла, растворы кислот и щелочей)**

Температура регулируемой среды, °С До 150
Высота, max, мм 610 630 630 665 680 690 710 730 780 965 1000 1200 1500 1950
Строительная длина, max, мм 130 150 160 180 200 230 290 310 350 400 480 600 730 850
Масса, max, кг 16 18 19 22 26 28 35 42 56 70 135 170 290 390

* клапан двухседельного исполнения, чугун СЧ 25, PN 1,6 Мпа
** изготовление по специальному заказу

Материалы основных деталей регуляторов
Корпус клапана Чугун СЧ25
(GG25)
Сталь 25Л
(GS-45)

Сталь 09Г2С*
(9MnSi5)

Сталь 12Х18Н10Т*
(Х10СrNiTi18-10)

РN 1,6 МПа PN 1,6; 2,5; 4,0* МПа
Плунжер Сталь 12Х18Н10Т (Х10СrNiTi18-10)
Седло Сталь 12Х18Н10Т (Х10СrNiTi18-10)
Латунь ЛС59 (CuZn38Pb1)*
Мембрана Этилен-пропиленовый каучук EPDM (бутадиен-нитрильный каучук NBR, фторкаучук FPM, силиконовый каучук VMQ)*
Уплотнение штока** Фторкаучук (FPM), Фторопласт (PTFE),
Этилен-пропиленовый каучук (EPDM)
Уплотнение в затворе «Металл по металлу»

* изготовление по специальному заказу
** в зависимости от рабочей среды и температуры

Устройство УРРД®
1 – корпус
2 – седло
3 – плунжер
4 – шток
5 – сальниковый узел
6 – привод мембранный
7 – пружина
8 – настроечная гайка



Монтажные положения
Регуляторы DN 15-100 мм с температурой перемещаемой среды до 100°С устанавливаются в любом положении.
Регуляторы DN 125-300 мм или регуляторы с температурой перемещаемой среды свыше 100°С могут устанавливаться только на горизонтальном участке трубопровода, регулирующим блоком вниз.

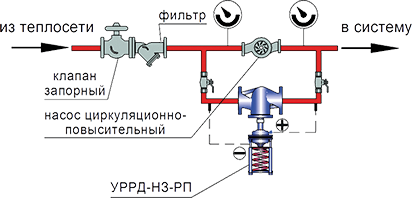

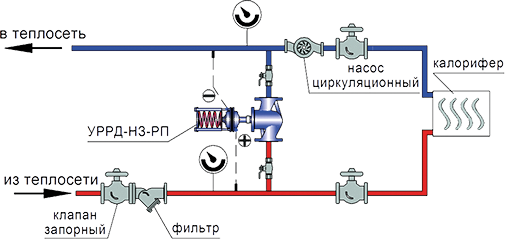

Схема подключения регулятора перепуска
На байпасной линии насоса В системе вентиляции
