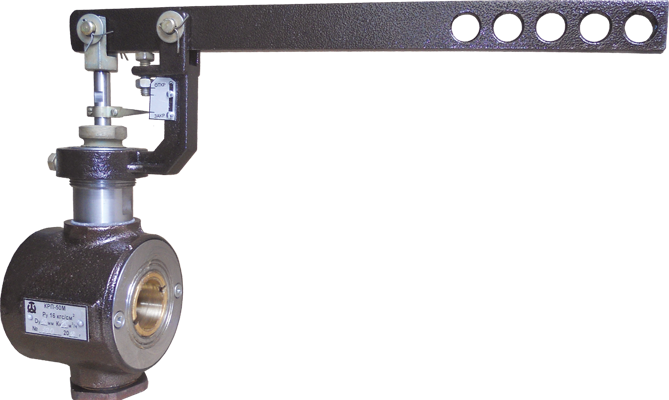

Клапаны питания котлов КРП-50М

Принцип действия
Принцип действия клапана основан на изменении площади сечения проходного отверстия, соответственно, и расхода воды, поступающей через клапан в котел, в зависимости от перемещения затвора.
При снижении уровня воды в барабане котла исполнительный механизм передает импульс на рычаг, приводя шток в движение, открывая или закрывая затвор.

Мы с удовольствием проконсультируем Вас по любым вопросам:

тел.: 8(3012)553-229, e-mail: osb@etmu.ru

Отдел сбыта: пн-пт 03:00 – 18:00 (мск); сб, вс 05:00 – 17:00 (мск).

Также Вы можете Заказать звонок




Технические характеристики
Номинальный диаметр, DN, мм 50; 80
Номинальное давление, РN, МПа 1,6; 2,5
Температура окружающей среды, °С 5 до 50
Относительная влажность воздуха, % 30-80
Температура регулируемой среды, °С до 180
Ход затвора, регулируемый, мм До 17±0,5
Регулируемая среда Вода
Относительная утечка Не более 0,4% от Kvy
Пропускная характеристика линейная
Присоединение к трубопроводу Монтажные фланцы по ГОСТ12820 и шпильки по ГОСТ 22042-76



Материалы деталей клапана КРП-50М
Корпус клапана Чугун СЧ20 (GG20)  Сталь 25Л (GS-52)
Затвор Сталь 20Х13 (Х20Сr13)
Шток Сталь 12Х18Н10Т (Х10СrNiTi18-10)
Седло БрО5Ц5С5 (CuSn5Zn5Pb-C), Латунь ЛС59 (CuZn38Pb1)
Уплотнение штока Фторкаучук (FPM), Этилен-пропиленовый каучук (EPDM)



Габаритные размеры, исполнение, масса, диаметры условных проходов
Номинальный диаметр, DN, мм Пропускная способность при перепаде давления 1,6 кгс/см2, м3 Условная пропускная способность, м3 Размеры, в мм Масса, кг
H A D L
50 30±20 % 25±10 % 314 426 105 90 8,5
80 72±20 % 60±10 % 344 439 133 110 10,5

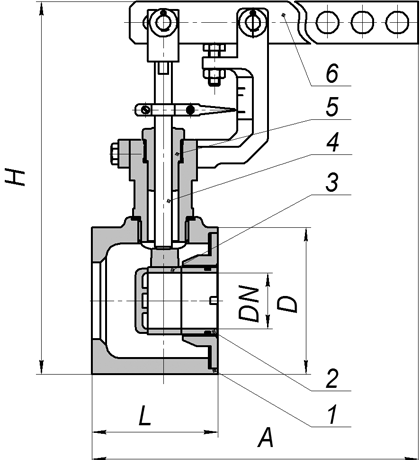

Устройство клапанов КРП-50М:
1 – корпус
2 – седло
3 – затвор
4 – шток
5 – сальниковый узел
6 – рычаг
