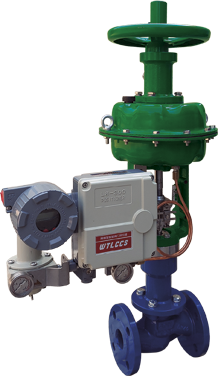

Клапаны односедельные с пневматическим мембранным исполнительным механизмом (МИМ)

Опросный лист

Назначение

Клапаны регулирующие РК (РК 25ч645нж, 25с645нж, 25нж645нж) и запорно-регулирующие ЗРК (ЗРК 25ч645п, 25с645п, 25нж645п) с мембранным пневматическим исполнительным механизмом (МИМ) предназначены для непрерывного регулирования или перекрытия потоков рабочих сред в системах управления технологическими процессами, системах отопления, вентиляции и кондиционирования, химической, нефтехимической и в других отраслях промышленности.


Мы с удовольствием проконсультируем Вас по любым вопросам:

тел.: 8(3012)553-229, e-mail: osb@etmu.ru

Отдел сбыта: пн-пт 03:00 – 18:00 (мск); сб, вс 05:00 – 17:00 (мск).

Также Вы можете Заказать звонок






Технические характеристики и размеры
Исполнение Односедельное регулирующее
Номинальный диаметр, DN, мм 15* 20* 25* 32 40 50 65 80 100 125 150 200 250* 300*
Условная пропускная способность, Кvу, м3 /ч 0,25
0,4
0,63
1,0
1,6
2,5
3,2
4,0
1,6
2,5
4,0
6,3
1,0
1,6
2,0
2,5
3,2
4,0
6,3
8,0
10
4,0
6,3
10
16
10
16
20
25
12,5
16
25
32
40
25
40
50
63
25
40
63
80
100
63
100
160
100
125
160
200
250
160
250
320
250
320
400
500
800
1250
1000
1250
1600
Тип МИМ 200 250 320 400 500
Номинальное давление, РN, МПа 1,6; 2,5; 4,0*
Класс герметичности «А» по ГОСТ 9544-2015 (0% от Кvy);
0,1% от Кvy
Тип соединения Фланцевое (тип 21 исполнение В по ГОСТ 33259-2015)
Регулируемая среда Холодная и горячая вода;
(воздух, жидкие и газообразные среды, нейтральные к материалам регулятора, нефть и нефтепродукты, масла, растворы кислот и щелочей)*
Температура регулируемой среды, °С До 150
Перестановочный диапазон, МПа 0,08-0,24
Высота, max, мм 565 570 580 595 615 630 660 675 740 770 950 965 1100 1300
Строительная длина, L, мм 130 150 160 180 200 230 290 310 350 400 4800 600 730 850
Масса, кг 10 10 11 14 18 22 28 34 58 64 81 105 290 390

*изготовление по специальному заказу

Материалы основных деталей клапанов
Корпус клапана Чугун СЧ25 (GG25) Сталь 25Л (GS-45) Сталь 09Г2С* (9MnSi5) Сталь 12Х18Н10Т* (Х10СrNiTi18-10)
РN 1,6 МПа РN 1,6; 2,5, 4,0* МПа
Плунжер Сталь 12Х18Н10Т (Х10СrNiTi18-10)
Седло Сталь 12Х18Н10Т (Х10СrNiTi18-10)
Мембрана Этилен-пропиленовый каучук (EPDM)
Уплотнение сальникового узла** Этилен-пропиленовый каучук EPDM (бутадиен-нитрильный каучук NBR, фторкаучук FPM)*
Уплотнение в затворе*** «Металл по металлу» / Фторопласт (PTFE)

* изготовление по специальному заказу
** в зависимости от рабочей среды и температуры
*** в зависимости от герметичности



Устройство клапана
1 – корпус
2 – седло
3 – плунжер
4 – сальниковый узел
5 – шток
6 – кронштейн пневмопривода
7 – привод МИМ
8 – ручной дублер

















Монтажные положения
Клапаны DN 15-300 мм устанавливаются только на горизонтальном участке трубопровода, мембранным исполнительным механизмом вверх.



Схема подключения клапана с МИМ в технологической линии

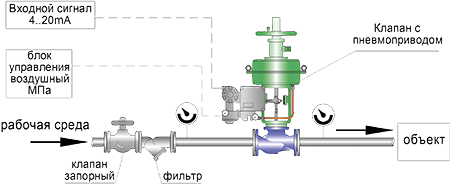

Схема подключения клапана с МИМ оснащенным позиционером в технологической линии
