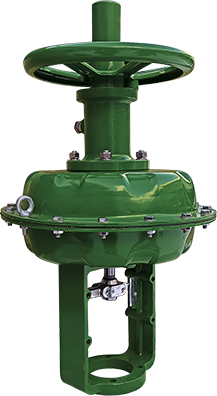

Мембранные пневматические исполнительные механизмы (МИМ)

Назначение
Мембранные исполнительные механизмы (МИМ) предназначены для управления запорными и регулирующими клапанами в соответствии с входным пневматическим сигналом. Применяются в системах автоматического управления технологическими процессами ЖКХ, химической, нефтехимической и других отраслей промышленности.

Мы с удовольствием проконсультируем Вас по любым вопросам:

тел.: 8(3012)553-229, e-mail: osb@etmu.ru

Отдел сбыта: пн-пт 03:00 – 18:00 (мск); сб, вс 05:00 – 17:00 (мск).

Также Вы можете Заказать звонок


Исполнение МИМ

НЗ - «нормально закрытый», при повышении давления в системе, клапан под управлением МИМ открывается.
НО - «нормально открытый», при повышении давления в системе, клапан под управлением МИМ закрывается














Технические характеристики и размеры
Наименование мембранного исполнительного механизма МИМ 200* МИМ 250 МИМ 320 МИМ 400 МИМ 500*
НО НЗ НО НЗ НО НЗ НО НЗ НО НЗ
Диаметр заделки мембраны, мм 200 250 320 400 500
Эффективная площадь мембраны, см2 350 350 560 900 1400
Рабочий ход, мм 16 25 40 60 100
Перестановочный диапазон кгс/см2 0,8-2,4
Рабочее давление, max, МПа 0,35
Температура окружающей среды, °С -10 до 60
Управляющая среда Очищенный сжатый воздух

* изготовление по специальному заказу

Нормально закрытый (НЗ) Нормально открытый (НО)

Рпр – давление потока среды на подающем трубопроводе
Р – управляющий воздушный сигнал



Дополнительное навесное оборудование
Мембранные исполнительные механизмы могут комплектоваться блоками ручного управления и блоками автоматизации (электропневмопозиционером или цифровым электропневмопозиционером).
Позиционер предназначен для управления подачей сжатого воздуха к исполнительному устройству таким образом, чтобы обеспечить соответствие между величиной электрического тока на входе позиционера и углом отклонения рычага обратной связи, соединенного с исполнительным устройством. Позиционер применяется для пропорционального управления перемещением исполнительных устройств как с малым линейным ходом, например, клапанов мембранного типа, так и с вращательным движением, например, крановых задвижек трубопроводов.
